GDV Capture v.1




Программа GDV Capture предназначена для осуществления статической и динамической ГРВ-съемки с использованием приборов ГРВ различных модификаций. GDV Capture позволяет  осуществлять съемку ГРВ-грамм десяти пальцев рук человека,  серии ГРВ-грамм (до 100 штук) жидкостей или других биологических объектов, а также съемку видеофильмов динамики изменения газового разряда.

Функционирует в 2 режимах:
1.    Статическая ГРВ-съемка;
2.    Динамическая ГРВ-съемка.

В обоих режимах в верхней части окна программы отображается строка меню и панель инструментов. В каждый момент времени доступны только те кнопки панели инструментов и пункты меню, которые соответствуют допустимым действиям в текущем режиме.
Кнопка   на панели инструментов управляет наложением специального "прицела" поверх окна предварительного просмотра. "Прицел" удобно использовать для точного позиционирования объектов исследования на электроде прибора. Для этого необходимо снять светозащитный рукав прибора и, наблюдая за положением объекта в окне предварительного просмотра, установить объект в центр "прицела". Радиус самого маленького круга в "прицеле" соответствует радиусу углубления на приборных стеклах из набора GDV Kit. Средний круг соответствует внутреннему диаметру линзы видеокамеры. Внешний круг по-умолчанию соответствует диаметру тест-объекта. Имеется возможность изменять радиус этого внешнего круга. Для этого используйте следующие комбинации клавиш:
Ctrl - "+" (на цифровой клавиатуре) - увеличить радиус круга
Ctrl - "-" (на цифровой клавиатуре) - уменьшить радиус круга
Ctrl - "*" (на цифровой клавиатуре) - установить радиус круга по тест-объекту
Обязательно используйте "прицел" для точного позиционирования тест-объекта при выполнении калибровки программы GDV Diagram. Это существенно уменьшает ассиметрию получаемых ГРВ-грамм и, соответственно, повышает точность калибровки.

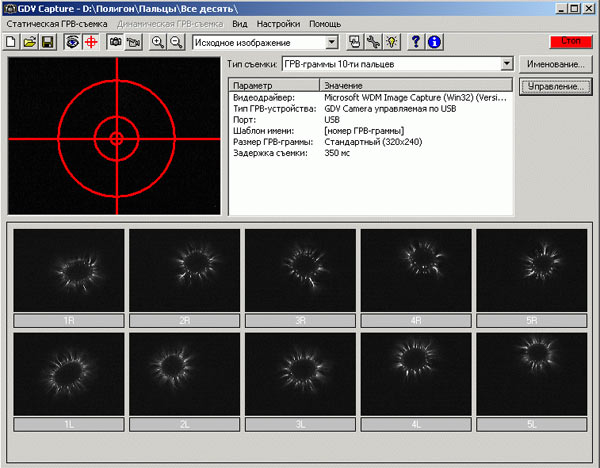

Статическая ГРВ-съемка.



В данном режиме окно программы содержит:
1.    вверху слева окно предварительного просмотра;
2.    вверху справа окно настроек параметров съемки;
3.    снизу отображаются отснятые ГРВ-граммы.

В режиме статической съемки можно производить съемку четырех типов:
1.    «ГРВ-граммы 10 пальцев» –  предназначена для съемки 10 ГРВ-грамм пальцев обеих рук. Отснятые ГРВ-граммы автоматически получают имена 1R – 5R для пальцев правой руки и 1L – 5L для пальцев левой руки. Таким образом отснятые ГРВ-граммы могут обрабатываться в других программах ГРВ комплекса.
2.    «Серия ГРВ-грамм» –  предназначена для регистрации последовательности ГРВ-грамм (до 100 штук) любых биологических объектов. Эти ГРВ-граммы автоматически получают имена 01, 02, 03 …, соответствующие их порядковому номеру.
3.    «Серия ГРВ-грамм пальцев» – предназначена для регистрации последовательности ГРВ-грамм (до 100 штук) одного пальца. Именование  ГРВ-грамм осуществляется аналогично типу "Серия ГРВ-грамм", но к имени ГРВ-граммы может быть добавлен префикс, содержащий  метку пальца (например -  4L).
4.    «Автоматическая серия» – предназначена для автоматической съемки последовательности ГРВ-грамм. Именование  ГРВ-грамм осуществляется аналогично типу "Серия ГРВ-грамм". Съемка может происходить по таймеру - через заданные интервал времени, и по сигналу от внешнего устройства.

Для осуществления статической ГРВ-съемки необходимо:

1.    Включить режим статической ГРВ-съемки;
2.    Выбрать требуемый тип съемки;
3.    Настроить именование ГРВ-грамм и параметры статической ГРВ-съемки;
4.    Осуществить съемку (см. Съемка ГРВ-грамм 10 пальцев рук, Съемка серии ГРВ-грамм, Съемка автоматической серии ГРВ-грамм);
5.    Сохранить ГРВ-граммы на диск.

Параметры статической ГРВ-съемки:

Диалог настройки параметров статической ГРВ-съемки вызывается нажатием кнопки "Управление..." в режиме статической съемки или выбором пунта меню "Статическая ГРВ-съемка\Управление...". Программа GDV Capture автоматически определяет модификацию подключенного прибора (при условии, что прибор управляется с компьютера через COM или USB порт и питание прибора включено) и соответствующим образом настраивает набор параметров доступных для регулировки. Так, например, при использовании прибора "ГРВ Компакт" управляемого через интерфейс USB параметры "Уровень напряжения" и "Частота импульсов" не будут отображаться в данном диалоге.
Диалог предоставляет возможность установить следующие параметры:
1.    Размер ГРВ-граммы - Разрешение получаемого изображения в пикселях. По умолчанию используется размер 320 на 240 пикселей (уменьшенный размер ГРВ-грамм - 160 на 120 пикселей, либо увеличенный размер ГРВ-грамм - 640 на 480 пикселей).
2.    Задержка съемки -  определяет длительность паузы между стартом экспозиции прибора и захватом ГРВ-граммы. Измеряется этот параметр  миллисекундах. По умолчанию параметр равен 350 мс. Это значение обеспечивает надежный захват ГРВ-граммы, исключая скачки яркости свечения в нескольких последовательных изображениях.
3.    Частота кадров предварительного просмотра - определяет сколько раз в секунду обновляется изображение в окне предварительного просмотра. Значение по умолчанию для этого параметра равно 10.
4.    Экспозиция - длительность импульсного воздействия на исследуемый объект. Этот параметр отображается в диалоге управления только для приборов управляемых с компьютера (через COM-порт или через USB-порт).
5.    Уровень напряжения - этот параметр доступен только при использовании прибора "ГРВ Камера" управляемого через интерфейс USB.
6.    Частота импульсов - этот параметр доступен только при использовании прибора "ГРВ Камера" управляемого через интерфейс USB.
 В нижней части диалога находятся параметры для типа съемки "автоматическая серия":
1.    Количество снимаемых ГРВ-грамм - определяет сколько ГРВ-грамм будет отснято.
2.    Интервал между отдельными съемками - интервал срабатывания таймера в секундах. Минимальное значение параметра - 3 секунды. Максимальное значение этого параметра - 1000 секунд.
Последняя группа параметров доступна для редактирования только если в диалоге параметров ГРВ-устройства задан соответствующий тип используемого прибора ("GDV Compact" или "GDV Camera с устройством автозапуска").

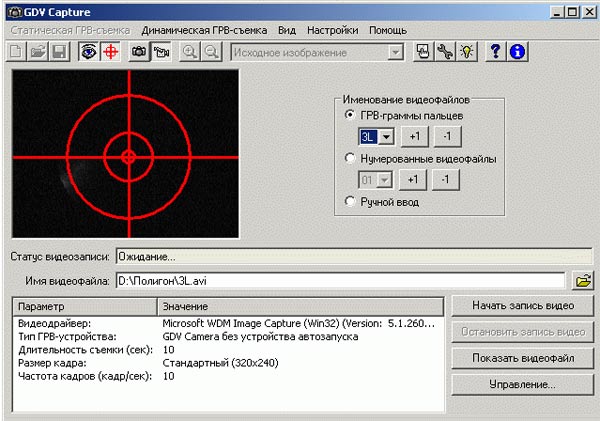

Динамическая ГРВ-съемка


GDV Capture  позволяет также осуществлять динамическую ГРВ-съемку - запись небольших видеофильмов картины газового разряда в динамике.  Наиболее качественная (более 10 кадров/сек) съемка ГРВ-видео осуществляется на приборах с цифровой USB камерой. Если Ваш прибор использует устройство ZipShot, то для съемки ГРВ-видео лучше использовать выносной блок «GDV+», со встроенной USB камерой. Полученные видеофильмы могут быть распакованы на диск в виде последовательности ГРВ-грамм соответствующих отдельным кадрам фильма.

В данном режиме окно программы содержит:
1.    вверху - окно предварительного просмотра;
2.    внизу  - область настройки параметров.

Для осуществления динамической ГРВ-съемки необходимо:

1.    Включить режим динамической ГРВ-съемки;
2.    Выбрать каталог и ввести имя нового (или уже существующего) AVI-файла.
Для этого Вы можете:
 - Ввести полное имя видеофайла (диск, путь, имя) вручную в строку ввода с меткой "Имя видеофайла";
 - Нажатием кнопки  справа от строки ввода вызвать на экран диалог выбора файла, перейти в нужный каталог и ввести имя;
 - В рамке "Именование видеофайлов" (в правой верхней части окна программы) выбрать нужный режим именования и желаемое имя файла, оно будет автоматически вставлено в текущий путь, введенный в строке ввода. Используйте кнопки "+1" и "-1" для автоматического выбора следующего (или, соответственно, предыдущего) варианта в списке предлагаемых имен.
3.    Настроить параметры динамической ГРВ-съемки;
4.    Осуществить динамическую съемку нажав кнопку "Начать запись видео";
5.    Просмотреть полученный видеофайл, используя кнопку "Показать видеофайл".

Параметры динамической ГРВ-съемки
:

Диалог настройки параметров динамической ГРВ-съемки вызывается нажатием кнопки "Управление..." в режиме динамической съемки или выбором пунта меню "Динамическая ГРВ-съемка\Управление...". Программа GDV Capture автоматически определяет модификацию подключенного прибора (при условии, что прибор управляется с компьютера через COM или USB порт и питание прибора включено) и соответствующим образом настраивает набор параметров доступных для регулировки. Так, например, при использовании прибора "ГРВ Компакт" управляемого через интерфейс USB параметры "Уровень напряжения" и "Частота импульсов" не будут отображаться в данном диалоге.
 Диалог предоставляет возможность установить следующие параметры:
1.    Длительность съемки - определяет длину видеофайла в секундах. Это время не может превышать 32 секунды (максимальное время экспозиции прибора). Для приборов "ГРВ Компакт" длительность съемки может принимать только значения 3, 5, 10 и 15 секунд, что связано с особенностями аппаратной конструкции прибора.
2.    Размер кадра - Разрешение одного кадра видофильма в пикселях. По умолчанию используется стандартный размер 320 на 240 пикселей.
3.    Частота кадров - количество кадров снимаемых за одну секунду. По умолчанию параметр имеет значение 10 кадров/сек. Параметр изменяется  в пределах от 1 до 30 кадров в секунду.
4.    Частота кадров предварительного просмотра - определяет сколько раз в секунду обновляется изображение в окне предварительного просмотра. Значение по умолчанию для этого параметры равно 10.
5.    Уровень напряжения - этот параметр доступен только при использовании прибора "ГРВ Камера" управляемого через интерфейс USB.
6.    Частота импульсов - этот параметр доступен только при использовании прибора "ГРВ Камера" управляемого через интерфейс USB.
7.    Включать предварительный просмотр во время съемки - управляет отображением предварительного просмотра в процессе видеозаписи. Отключите этот параметр для увеличения получения максимально возможной частоты кадров для Вашего компьютера.
8.    Задержка автозапуска - Интервал между началом видеозаписи и запуском экспозиции прибора. Измеряется в милисекундах (1000 милисекунд = 1 секунда). Используется для устранения некачественных кадров в начале видеофайла, появление которых возможно из-за относительно медленной процедуры старта видеозаписи. По умолчанию это значение равно 0. Но если на Вашем компьютере слишком часто теряются кадры соответствующие началу разряда на приборе, то увеличьте это значение (пробуйте с шагом 10 мс). Этот параметр доступен только если в диалоге параметров ГРВ-устройства задан соответствующий тип используемого прибора ("GDV Compact" или "GDV Camera с устройством автозапуска").

Системные требования:
Программа может работать в следующих  операционных системах (ОС) семейства Windows фирмы Microsoft :
- Windows 2000
- Windows XP

Рекомендуемая конфигурация компьютера:
Процессор - P4 и выше
Оперативная память - 256 Мб и выше
Свободное дисковое пространство - 5 Гб и более
