Фотогалерея

GDV Scientific Laboratory





Назначение программы "GDV Scientific Laboratory":


- многопараметрическая обработка статических или динамических ГРВ-грамм, которая включает в себя:
- расчет числовых характеристик ГРВ-грамм как для всего изображения, так и для отдельных секторов;
- формирование до 10 выборок ГРВ-грамм и осуществление их статистического сравнения по выбранным ГРВ-параметрам;
- расчет статистических характеристик каждой выборки по выбранному параметру;
- расчет трендов, энтропийный и фрактальный анализ временных рядов параметров динамических ГРВ-грамм;
- визуальный анализ и сравнение исходных ГРВ-грамм и массивов рассчитанных числовых данных;
- представление полученных данных в виде графиков и таблицы.

Дополнительные возможности:

- работа в одном из двух режимов: динамическом или статическом;
- сохранение результатов обработки в файлы и печать отчетов;
- создание подробного отчета в формате MS Word

В статическом режиме работы GDV Scientific Laboratory позволяет выполнять следующие действия:
- Загрузку до 10 выборок статических ГРВ-грамм,
- Просмотр и печать изображений ГРВ-грамм в различных палитрах псевдоокрашивания,
- Редактирование способа вписывания центра свечения, фильтрации шумового фона и секторного разбиения,
- Расчет ГРВ-параметров по всему изображению ГРВ-грамм или по отдельному сектору,
- Просмотр и печать распределения параметров для каждой выборки,
- Статистическое сравнение выборок на основании задаваемых пользователем данных о зависимости выборок и типе распределения,
- Просмотр и печать графиков в форме Box & Whiskers, отображающих статистические характеристики выборок параметров загруженных ГРВ-грамм,
- Просмотр и печать подробного табличного отчета по всем числовым данным программы,
- Сохранение всех данных программы в файле с возможностью последующей загрузки,
- Сохранение табличного отчета в текстовый файл для экспорта в другие программы обработки данных.
- Генерация подробного отчета в формате MS Word, включающего все графики, таблицы и текстовые комментарии программы.

В динамическом режиме работы GDV Scientific Laboratory позволяет выполнять следующие действия:
- Загрузку до 10 выборок динамических ГРВ-грамм,
- Проигрывание динамических ГРВ-грамм,
- Просмотр и печать кадров ГРВ-грамм в различных палитрах псевдоокрашивания,
- Редактирование способа вписывания центра свечения, фильтрации шумового фона и секторного разбиения,
- Расчет ГРВ-параметров по всему изображению ГРВ-грамм или по отдельному сектору,
- Просмотр и печать графиков временных рядов ГРВ-параметров для каждой выборки с возможностью удаления выбросов непосредственно на графике,
- Просмотр и печать распределения параметров в заданном кадре для каждой выборки,
- Статистическое сравнение выборок временных исходных рядов на основании задаваемых пользователем данных о зависимости выборок и типе распределения,
- Статистическое сравнение выборок характеристик временных исходных рядов: коэффициентов аппроксимации, энтропии и фрактальной размерности,
- Просмотр и печать графиков, отображающих статистические характеристики выборок временных рядов параметров загруженных ГРВ-грамм,
- Просмотр и печать графиков в форме Box & Whiskers, отображающих статистические характеристики выборок коэффициентов аппроксимации, энтропии и фрактальной размерности временных рядов ГРВ-параметров,
- Просмотр и печать подробного табличного отчета по всем числовым данным программы,
- Сохранение всех данных программы в файле с возможностью последующей загрузки,
- Сохранение табличного отчета в текстовый файл для экспорта в другие программы обработки данных.
- Генерация подробного отчета в формате MS Word, включающего все графики, таблицы и текстовые комментарии программы.

Интерфейс программы GDV Scientific Laboratory организован в виде диалога, содержащего последовательно переключаемые страницы. Часть страниц доступна только после загрузки или обработки  данных. Интерфейс программ построен таким образом, чтобы пользователь мог последовательно выполнить все этапы стандартной процедуры анализа.

Статистический и динамический режимы работы программы имеют несколько отличные способы анализа и отображения данных, поэтому, при смене режима работы программа очищает все ранее рассчитанные данные.

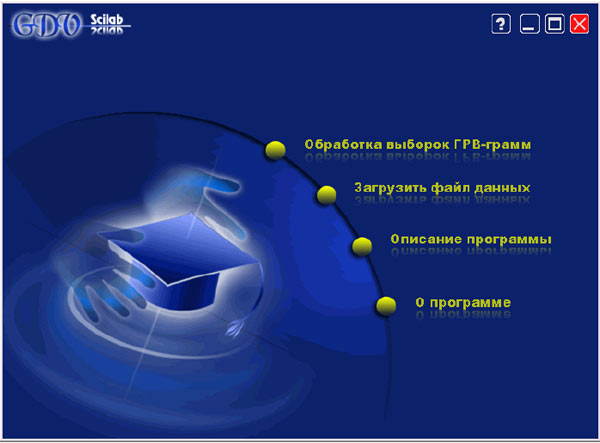

При запуске программы отображается стартовая страница:
GDV SciLab стартовая стр.

Кнопка Обработка выборок ГРВ-грамм осуществит переход на следующую страницу Выборки ГРВ-грамм, на которой осуществляется загрузка выборок статических или динамических ГРВ-грамм. При выборе кнопки Загрузить файл данных появится окно Выбор и загрузка файла данных, позволяющее загрузить ранее рассчитанные данные ГРВ-грамм, сохраненные в файле с расширением .sl, и продолжить работу с программой.

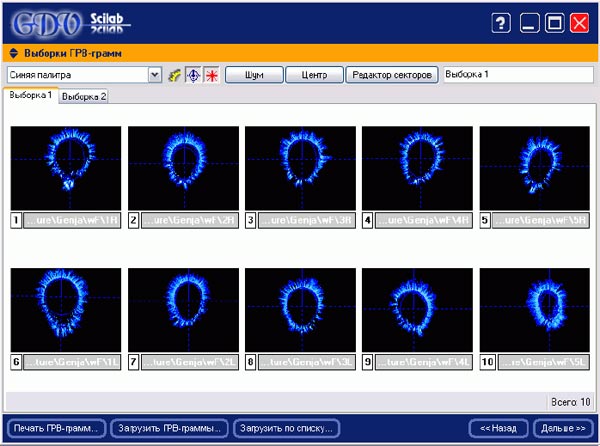

Загрузка статических и динамических ГРВ-грамм выполняется на странице  Выборки ГРВ-грамм с помощью кнопки Загрузить ГРВ-граммы. Для загрузки ГРВ-грамм необходимо  нажать кнопку Загрузить ГРВ-граммы.
GDV SciLab выборки ГРВ-грамм
В появившемся окне выберите нужный тип файлов - статические или динамические ГРВ-граммы. Первые хранятся на диске в файлах с расширением bmp, вторые - с расширением avi. Тип файлов требуется указать только при загрузке файлов первой выборки, для последующих выборок тип фалов совпадает с выбранным ранее.

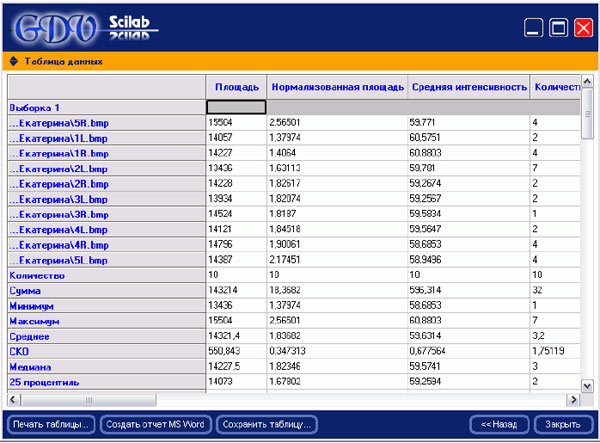

траница Таблица данных является последней страницей программы и содержит все числовые данные, рассчитанные в программе. Конкретное содержание зависит от загруженного вида и количества ГРВ-грамм и процедуры их обработки и статистического анализа.

GDV SciLab таблица данных

Системные требования:
Программа может работать в следующих  операционных системах:
Windows 2000
Windows XP
Windows Vista
Windows 7

Рекомендуемая конфигурация компьютера:
Процессор - P4 и выше
Оперативная память - 256 Мб и выше
Свободное дисковое пространство - 5 Гб и более

Более подробную информацию о работе с программой "GDV Scientific Laboratory", а также с динамическими и статистическими выборками вы найдете в "Руководстве пользователя."

Прикрепленный файлРазмер
Руководство пользователя в формате *.chm1.03 Мб
